高清示教摄像机与专业音频系统——精准捕捉实训现场的每一帧画面与声音

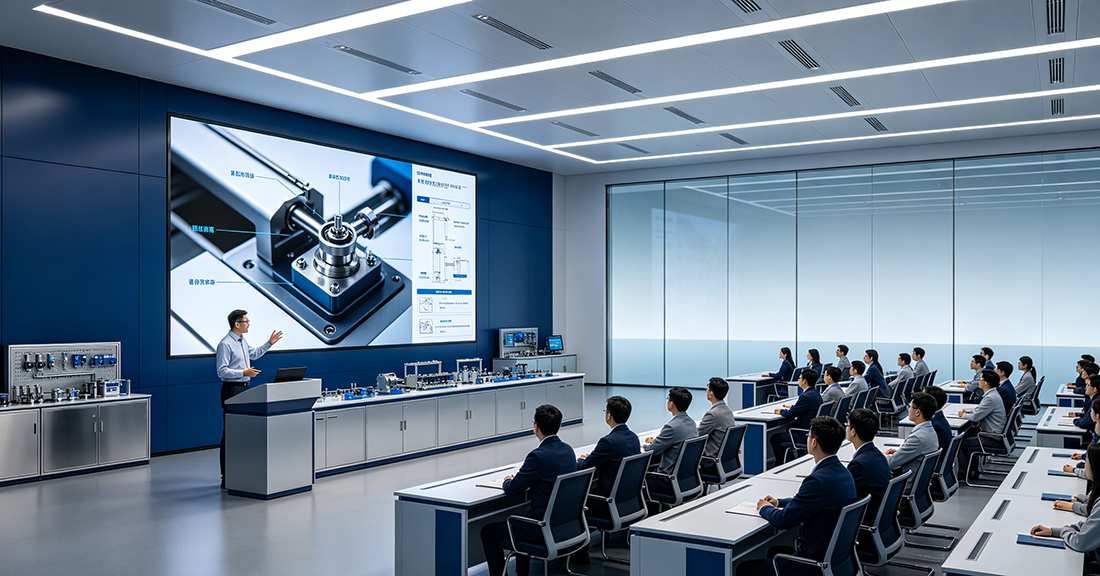

在实训示教场景中，画面与声音的采集质量，直接影响教学演示与技能传授的效果。网络版实训示教系统围绕“看得清、听得
真”两大核心需求，构建了由高清示教摄像机、摄像机管理控制软件、无线麦克风与全向话筒组成的影音采集体系，为实训教
学、技能考核、远程观摩等应用提供音视频基础支撑。

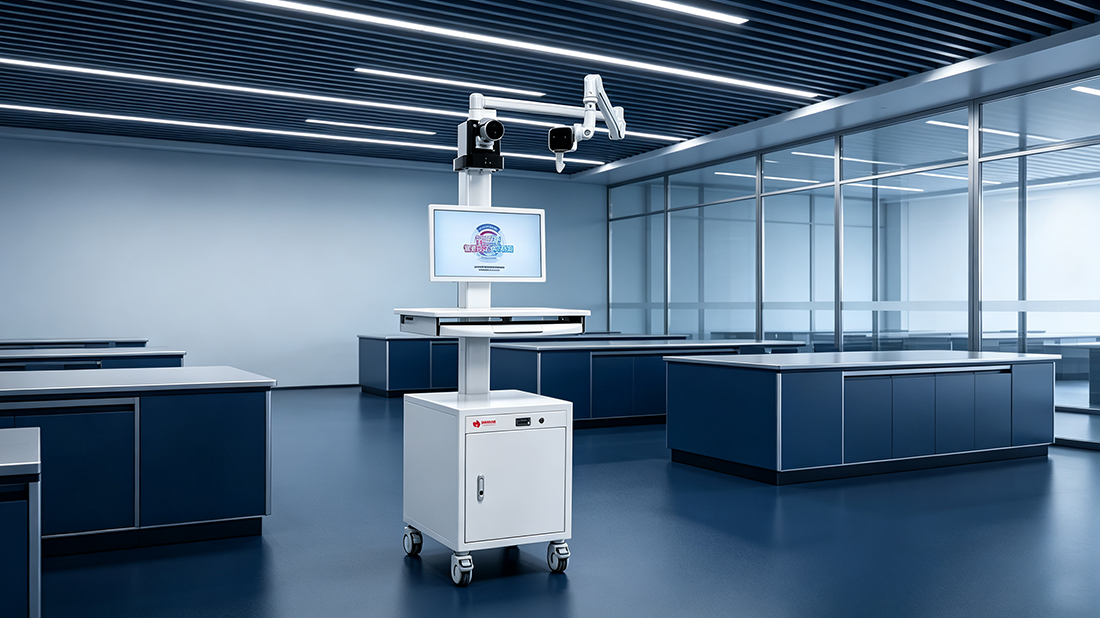

一、TV-1201高清示教摄像机：20倍光学变焦，看清操作细节
TV-1201高清示教摄像机是系统的“眼睛”，承担实训现场画面的采集与传输。摄像机搭载1/2.8英寸CMOS传感器，有效像素不
低于207万，支持1920×1080分辨率、60fps帧频的图像输出，动态画面流畅、细节清晰。
变焦方面，TV-1201具备20倍光学变焦与10倍数字变焦，焦距范围5.5mm至110mm，光圈F1.6至F3.5，视角范围3.3度（窄角）
至54.7度（广角）。广角端可覆盖操作全景，长焦端可拉近呈现细微操作动作，便于观摩者跟随教学节奏。低照度表现方面，
在0.5Lux（F1.8，AGC开启）条件下仍可获得可用画面，适应光照条件一般的实训环境。
接口与协议方面，TV-1201配备SDI、HDMI、LAN、RS485四种接口，支持双码流输出；视频压缩支持H.264与H.265；网络传
输支持RTSP、RTMP、ONVIF协议；控制协议支持VISCA、Pelco-D、Pelco-P，可与主流网络摄像机品牌及网络流媒体平台对
接，便于集成到既有系统中。

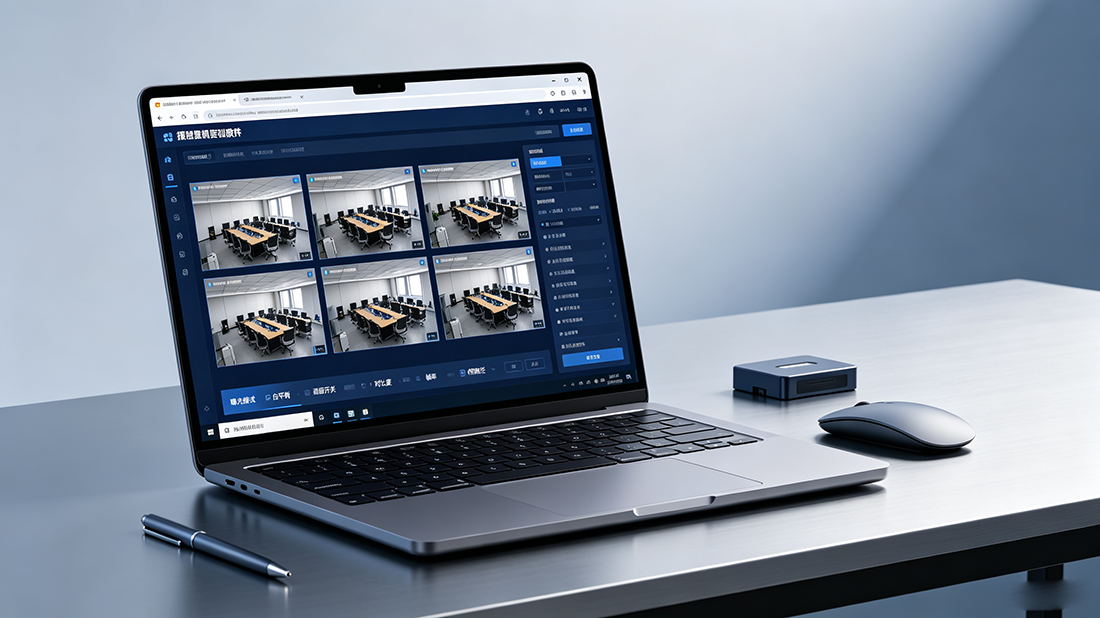

二、摄像机管理控制软件V5.0.1：B/S架构，浏览器即可管理
摄像机管理控制软件V5.0.1采用B/S架构设计，用户通过通用浏览器即可访问管理界面，无需在终端安装客户端软件，部署与维
护较为便捷。
功能方面，软件支持网络参数设置与修改、一键恢复默认参数、曝光模式设置（自动/手动）、抗闪烁频率调节、动态范围调
整、光圈与快门参数设置等。白平衡支持自动模式，红蓝增益调节范围为0至200；噪声抑制支持2D与3D两种降噪模式，有助
于降低画面噪点、提升图像观感。
该软件已取得计算机软件著作权登记证书，并通过中国版权保护中心登记验证，拥有自主知识产权。

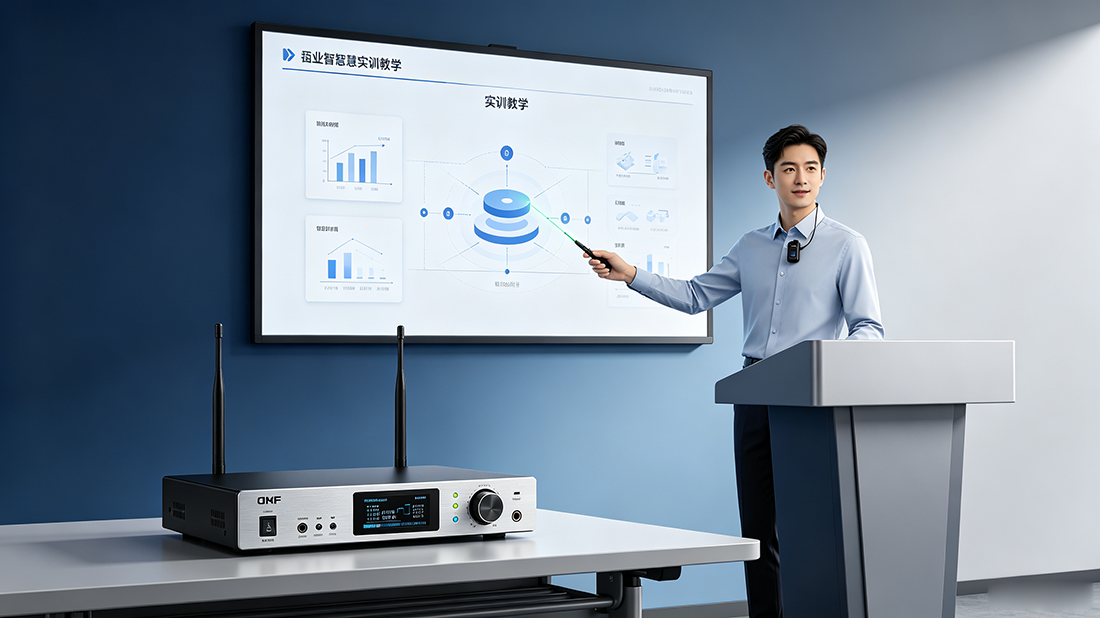

三、无线麦克风TV-W6：UHF频段，50米无线拾音
教师授课声音采集由无线麦克风TV-W6承担。TV-W6采用UHF频段，频率范围470至540MHz，具备LCK低切降噪功能与独立音
量调节，传输距离可达50米，可满足大教室环境下的无线拾音需求。
TV-W6采用电容式全指向拾音头，频率响应范围40Hz至18KHz，信噪比不低于90dB，提供11个可选信道，便于多套设备同场使
用时错开频点。供电方面采用Type-C充电接口，内置DC3.7V聚合物锂电池，配备电量、波段、通道显示功能；实时监听接口采
用防松动螺纹设计，使用场景考虑较为周全。

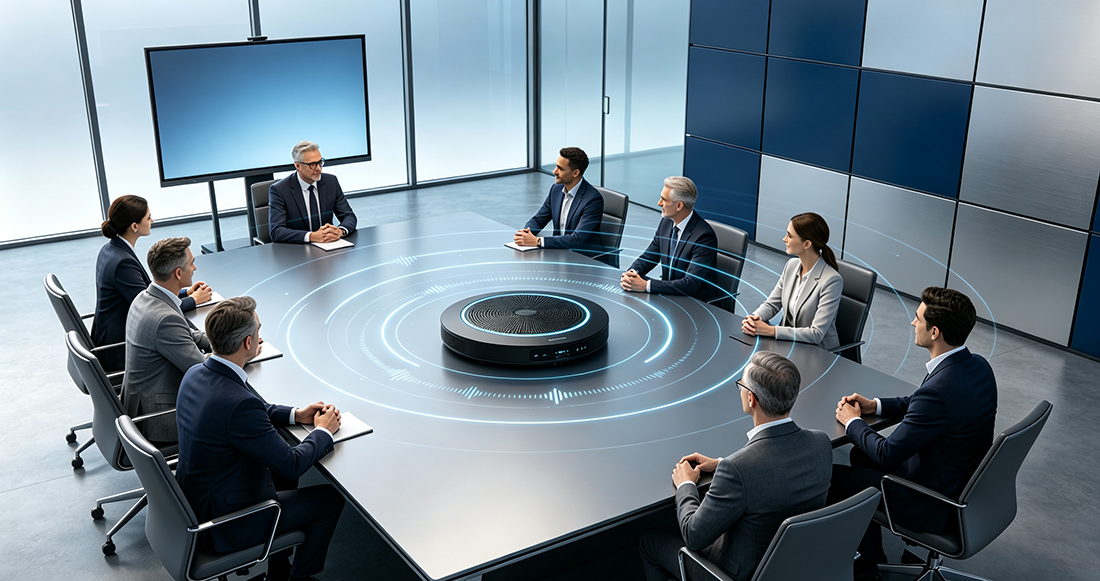

四、全向话筒TV-MIC1：8MEMS阵列，覆盖100平方米拾音
在学生端或会议室场景，系统配置全向话筒TV-MIC1。该设备采用8MEMS麦克风阵列、全指向性设计，拾音覆盖范围可达约100
平方米，适用于大型教室或会议室的会议级拾音。
TV-MIC1集远场拾音、模态降噪、高保真音质与去混响技术于一体，灵敏度不低于50mV/Pa，信噪比不低于65dB，有助于降低背
景噪声干扰。接口方面支持凤凰端子（DC 12V）与LAN接口。外形尺寸直径137.7mm、高26.8mm，重量约0.3kg，安装部署灵活。
五、结语
从TV-1201的20倍光学变焦，到TV-W6的50米无线传输，再到TV-MIC1约100平方米的拾音覆盖，四款产品从画面与声音两个维度，
为实训示教过程中的信息采集提供支持；配合摄像机管理控制软件的便捷管理能力，共同构成完整的影音采集体系。
如需了解网络版实训示教系统的更多产品信息与应用方案，欢迎访问中视天威官方网站，或联系我们的工作人员获取详细资料。
