实训课“围圈看不清、好课留不下”？一套网络版实训示教系统，把示范、实操、复盘串成一条线
在职业院校的实训室里，很多老师都遇到过类似的场景：一项操作示范，学生围成一圈，后排的看不到细节，只能轮流再示范；分组练习时，老师在一间教室里来
回走动，顾得上这一组就顾不上那一组；一堂设计得很好的课，下课铃一响，过程没有留下任何记录，下一届还要从零再来。
中视天威网络版实训示教系统（高清版方案）围绕这类实训室日常问题设计：教师示范画面进大屏、学生分组画面同屏对比、课程过程一键录制留档。本文结合 8
工位起步配置，把这套系统怎么用、怎么选，一次讲清楚。

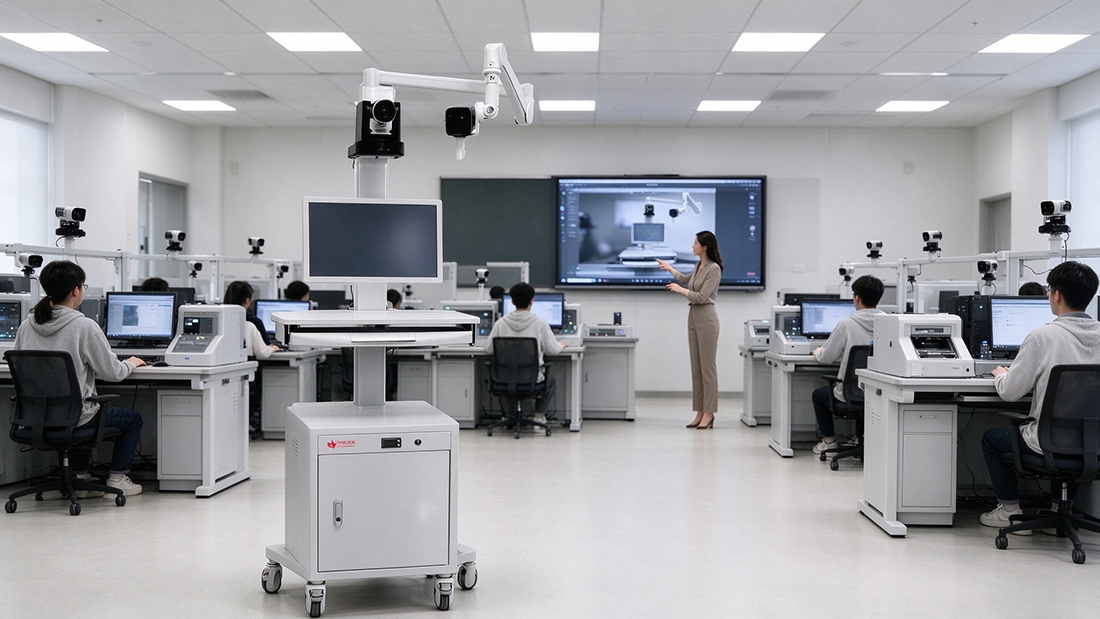

01 系统怎么组成：一台主机 + 一套平台 + 教师端 + 学生端
实训示教主机（TV-4U）：4U 服务器级机箱，八核十六线程处理器，16GB 内存、8GB 显存独立显卡，240GB 固态系统盘加 2TB 机械存储盘，随机含 24 寸
显示器与键鼠，负责整机运算与存储。
实训实验智慧示范教学系统（V1.0）：包含示范教学、分组实操、资源管理、系统日志、系统设置五大功能模块，全触控交互，支持同时接入 20 路及以上高清
摄像机信号。
教师端：实训移动推车（TV-SX160）+ 高清示教摄像机（TV-1201）+ 无线麦克风（TV-W6）+ 教师授权点。

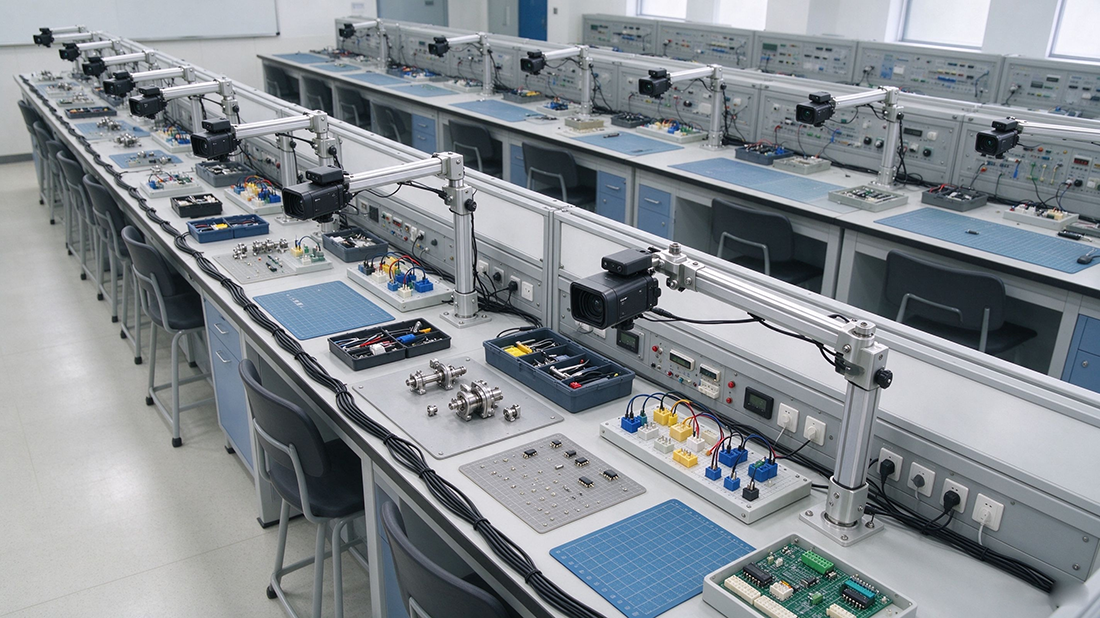

学生端：每个工位一台 TV-1201 摄像机，配桌面摇臂或吊装摇臂（二选一）、千兆 POE 交换机与小组实训授权点，8 工位起步，可按教室规模扩展。
02 看得清：教师示范的每个细节，都送到大屏上
教师端的核心是把“演示动作”放大给全班看。TV-1201 高清示教摄像机采用 1/2.8 英寸约 207 万有效像素 CMOS 传感器，输出分辨率可达 1920×1080、帧率
60fps，配备 20 倍光学变焦与 10 倍数字变焦，近景特写与全景切换都能覆盖；设备提供 SDI、HDMI、LAN、RS485 接口，支持 H.264、H.265 编码与 RTSP、
RTMP、ONVIF 网络协议。

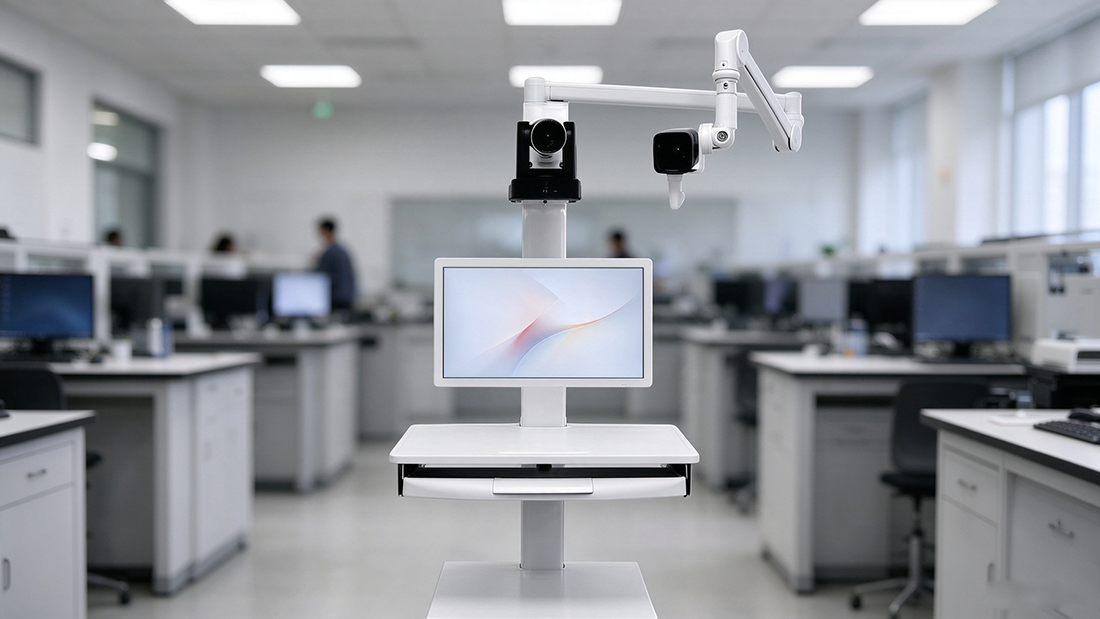

承载它的是 TV-SX160 实训移动推车：转臂水平可旋转 360 度、垂直调节 60 度，活动关节带阻尼装置，任意角度拉动、任意位置悬停；水平展开长度 1.3 米，线
缆隐藏于转臂内部，转臂可折叠收拢。推车自带推拉抽屉与锁具、滑轨阻尼防滑出，机箱前方有电量显示液晶屏，并集成 4 口 POE 交换机与 24 寸显示屏。

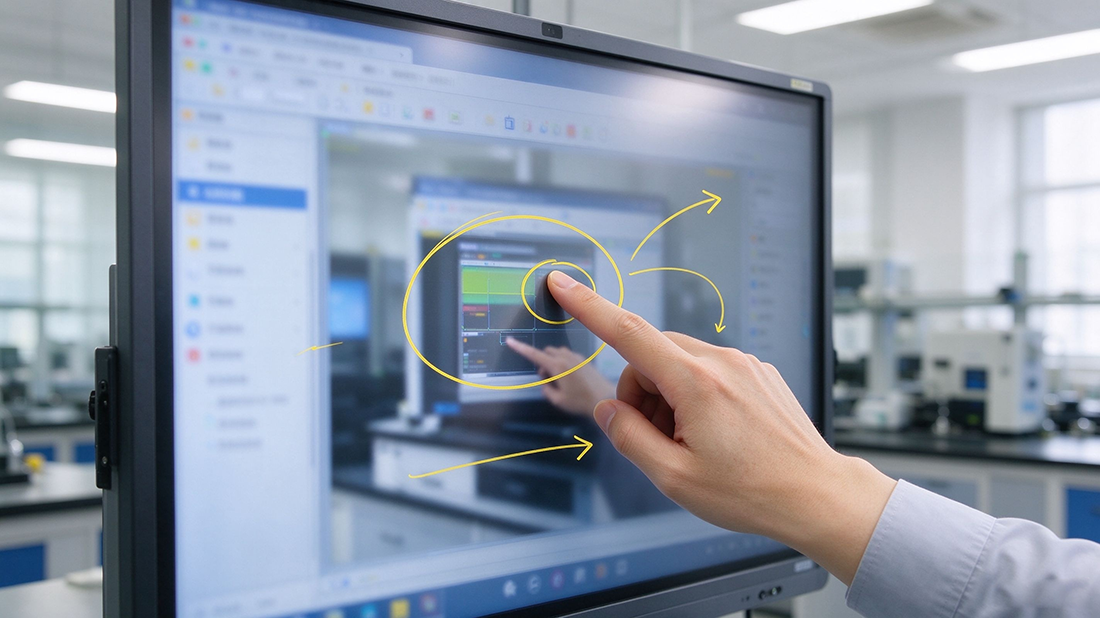

在示范画面上，老师可以通过画面批注功能进行重点标注：画笔类型、颜色、粗细可选，批注内容实时同步到教室大屏，讲完一键清除。教学过程中还可以随时截图
把关键画面保存为图片，供课后回顾。
03 练得会：分组实操，同屏对比

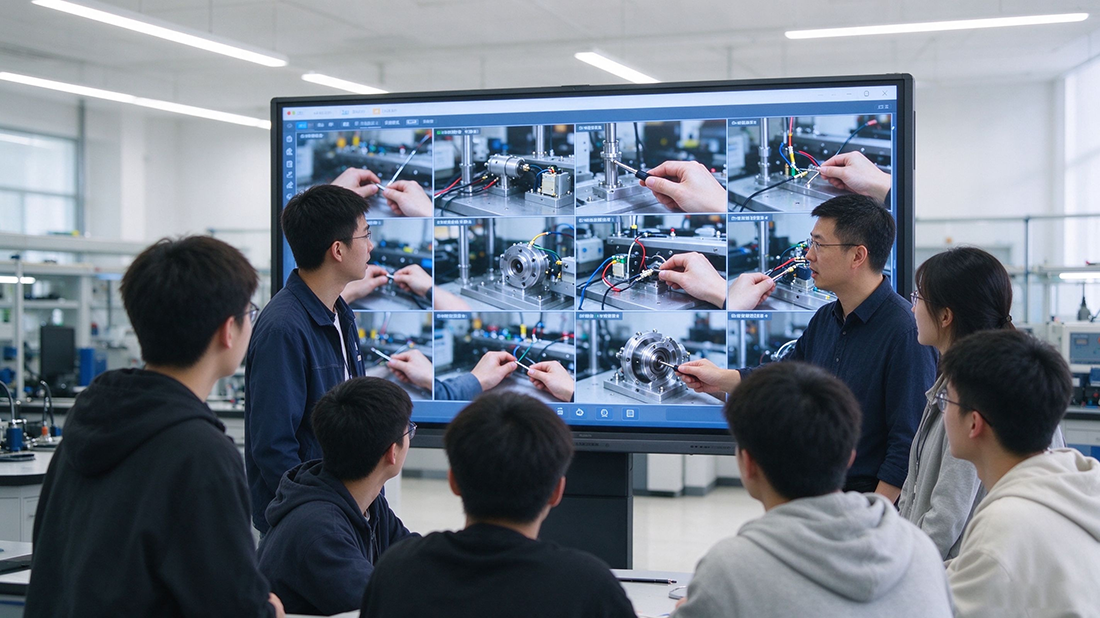

学生端每个工位一台摄像机，把各组操作实时收入系统。通过教师授权点，支持 8 至 32 路摄像机画面同时调看（根据硬件配置可扩展），多视窗同屏展示；也可以把
不同小组的操作画面调到同一屏对比，技能差异与协作过程一目了然，方便老师精准点评，也方便小组互相观摩。
系统能按录制命令对不同学生、不同组的画面同时录制，练习过程完整保留。在设备兼容性上，系统适配海康、大华、宇视、天地伟业等主流品牌网络摄像机，支持
RTSP、RTMP 等流媒体协议以及 USB 视频源直接输入，已有设备的实训室不必全部推倒重来。
04 留得下：录制、直播与资源管理
录制：一键开始、一键停止，中途可暂停续录，最终生成单一完整视频文件；录制与直播过程中实时显示已进行时长，方便把控教学进度。
直播：教学画面可实时推流至指定直播平台，清晰度支持 1080P/720P 可配置，推流前提供连接测试，适合跨校区观摩、教学评比等场合。
投屏：同一局域网下的手机摄像头画面、电脑屏幕画面、电脑摄像头画面，都可以通过无线方式推送到大屏显示设备，多个大屏端同步展示。
资源管理：视频、截图、标注文件按分类、日期检索；同一局域网内的设备可通过扫码方式快捷下载教学资源，也支持拷贝至 U 盘；本地录制的视频支持倍速播放、全
屏播放与进度条拖拽。一节好课留下来的，是可检索、可复用的素材。
05 声音也不将就：全向话筒 + 无线麦克风
TV-MIC1 全向话筒采用 8 单元 MEMS 麦克风阵列，全指向性设计，拾音范围可达约 100 平方米，集成远场拾音、降噪与去混响处理，信噪比≥65dB，桌面摆放即可覆
盖一间标准实训室。
TV-W6 无线麦克风（带锂电池）采用 UHF 专用频段，传输距离 50 米，11 信道可调，支持音量独立调节与实时监听，Type-C 充电接口，机身带电量、波段、通道显示
老师示范讲解与小组讨论的声音，都能被完整收进来。
06 部署与管理：浏览器就能管，POE 供电少布线
摄像机管理控制软件（V5.0.1）采用 B/S 架构，通用浏览器直接访问，可对网络参数、曝光模式、白平衡、2D/3D 降噪等参数进行设置。学生端采用千兆 POE 交换机供
电与传输，网线既供电又传数据，减少电源布线；桌面摇臂与吊装摇臂二选一，适配不同教室层高与布局。系统日志模块可对系统事件、硬件温度等关键指标进行监控与
追溯查询，日常运维有据可查。
07 选型六问：规划实训室前，先把这几个问题想清楚
1. 实训室有多少个工位？——8 工位起步，按教室规模与预算增减摄像机与授权点数量。
2. 示范以近景特写为主还是全景为主？——决定摄像机变焦倍数与教师端机位摆法。
3. 是否需要对外直播或异地观摩？——决定直播推流配置与网络出口条件。
4. 教室里现有哪些摄像机？——系统兼容主流品牌网络摄像机，先盘点再决定复用还是新增。
5. 教室的网络与供电条件如何？——涉及 POE 交换机位置、网线走向与大屏安装。
6. 课程资源打算怎么归档和复用？——结合存储盘容量与资源管理方式提前规划，别等录满再想。
08 写在最后
对实训教学来说，设备的价值不在参数表上，而在每一节课里：示范能不能被每个学生看清，分组练习能不能被同时看到，一节好课能不能留下来给下一届用。围绕这三
件事，网络版实训示教系统把示范、实操、复盘串成一条线。
获取方案建议： 如果您正在规划新建或改造实训室，欢迎把教室面积、工位数量和主要课程类型发给我们，我们会结合您的场景给出配置建议与方案清单。
