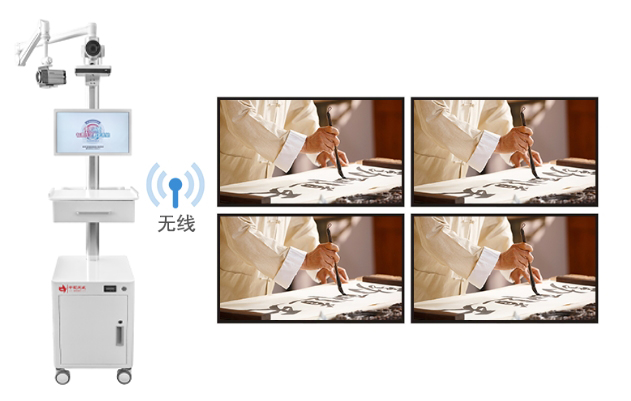

中视天威TV-SX160实训助手是一套具备多画面高清直播、录播导播、局部特写变倍等功能为一体的软硬件系统，可完成实训示教过程中教师实操画面统一示教、教师实操画面分组示教、小组内操作画面分享、多画面多角度大屏展示及录制等功能应用，适用于实训现场采集操作画面和录制，可生成 MP4 等格式文件。可以在实训的过程中根据需要随时切换被推送画面。
中视天威二代实训小助手 TV-SX160 职业教育智慧实训课堂录播解决方案
在职业教育数字化转型、实训教学标准化建设的背景下，北京中视天威科技有限公司推出二代实训小助手 TV-SX160 高清版解决
方案，聚焦职业院校、中小学实训课堂的全场景录播需求，以一体化硬件设计、成熟的嵌入式系统技术为基础，打造可落地、高
适配的实训课堂录播导播全流程体系，助力实训教学资源数字化沉淀、教学过程标准化管控。
本方案以自研实训录播主机为核心，配套嵌入式云录播系统、高清示教摄像机、高清摄像机及配套管理软件，形成从画面采集、导
播切换、录制存储到直播点播、资源管理的全链路闭环产品体系，可直接适配单实训教室的常态化录播需求，无需复杂的二次开发
即可快速部署落地。

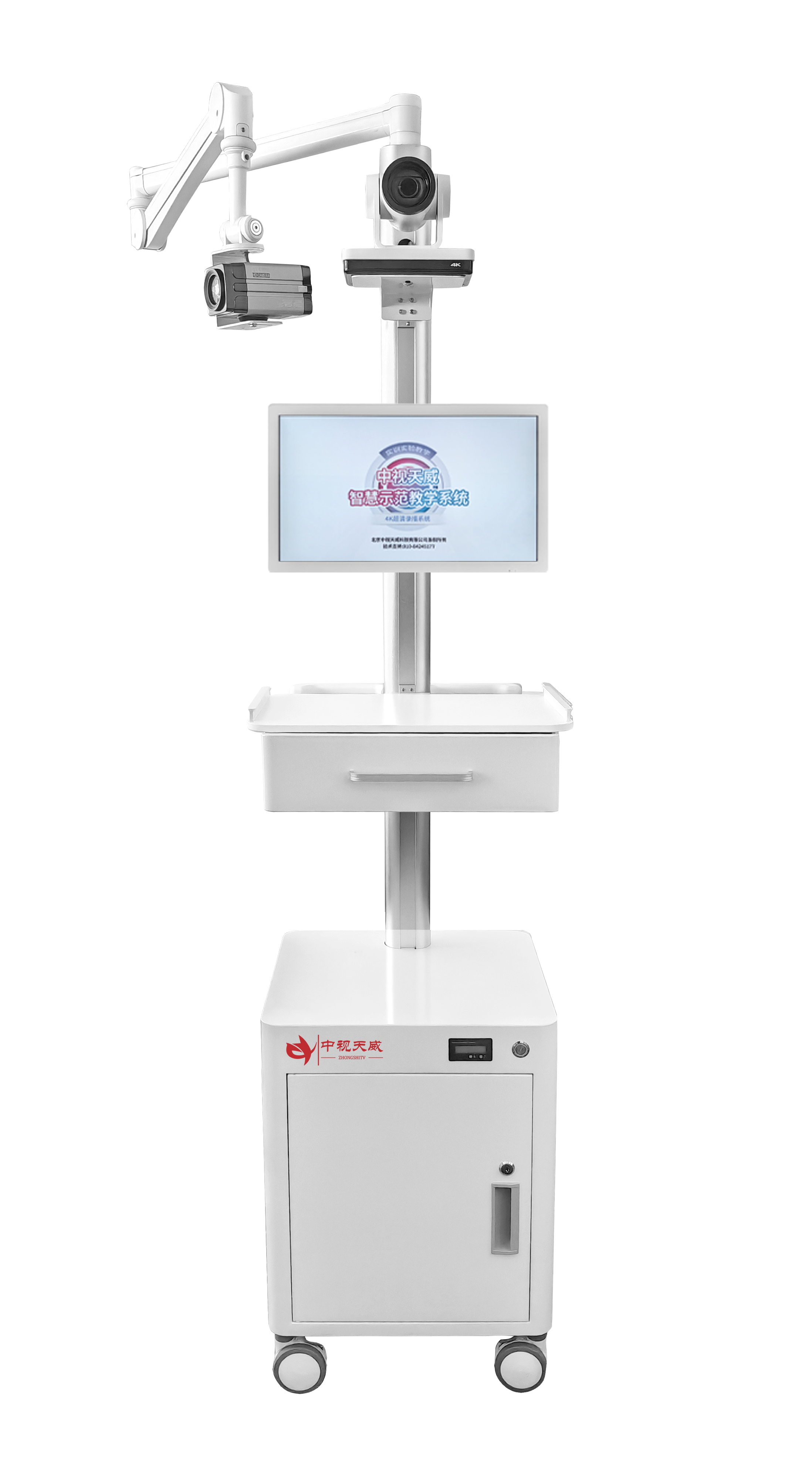

本主机为录播与触控显示一体化设计，是二代实训小助手的核心硬件载体，采用嵌入式架构设计，可适配实训教室的高频次、长时
长使用需求。
一体化设计：主机配备≥18.5 英寸电容式触控显示屏，录播主机与高清液晶触控显示屏一体化集成，非外接触控设计，开机即可全屏
显示本地导播画面，无需额外连接显示屏即可完成全流程导播操作；触摸屏采用电容式触控技术，触摸定位精度 1.5mm，响应时间
< 10ms，录播所有操作均可通过点触实现。
核心性能：支持 2 机位 4 景别画面录制，可接入 2 路 4K 电子云台摄像机，同步实现 “教师特写”“教师全景”“学生特写”“学生全景”

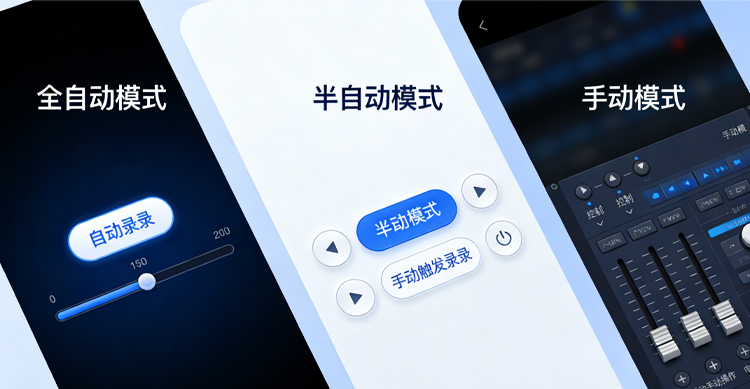

4 个景别的同步录制；支持全自动录制、半自动录制、手动录制三种录制模式，可根据实训教学场景灵活切换。
接口与编解码能力：内置 HDMI 智能侦测功能，可自动检测教师电脑画面变化并自动切换 HDMI 信号，无需在教师电脑安装额外插
件；视频支持 H.264、H.265 视频编解码标准，视频编码码率 512kbps~20Mbps 可调，视频分辨率支持 640×360、1280×720、
1920×1080~3840×2160 可调；配备≥2 路 HDMI 输入接口，最大支持 4K 分辨率，向下兼容 1080、720 等常规分辨率；配备≥2 路
HDMI 输出接口，具备音频输出能力，最大支持 4K 分辨率；配备≥2 路线路立体声音频输入，接口采用不同形态和运放倍数设计，
可适配不同类型音频信号的接入需求。
本系统为实训录播主机的配套核心软件，采用 B/S 架构设计，无需安装额外插件和客户端，通过浏览器即可完成远程导播全流程操
作，适配实训教学的多场景导播需求。
全功能导播能力：系统集视频实时预览、视频导播切换、云台控制、录制 / 直播控制、字幕、台标 LOGO、OSD、片头片尾、直播监
视、视频点播等多功能于一体；支持人工手动导播、半自动导播、自动导播多种导播模式，可根据不同实训场景无缝切换。
多通道录制与管理：支持在导播界面实时观看≥8 路视频通道画面，可通过点击画面完成一键切换；支持选择任意画面通道进行录制，
可同时录制≥8 路画面通道，支持生成 MP4、TS 或 MOV 格式标准视频文件。
稳定运行与存储管理：支持异常视频资源修复功能，可对设备异常断电、宕机造成的异常损坏视频文件进行修复；支持录制时长设
定，录制时长到达后自动停止录制；支持开机录制、定时录制功能，可设置≥8 组定时录制任务，支持录制倒计时功能；支持循环录
制，当存储容量接近满额时，系统自动删除时间靠前的视频文件，保障新录制视频的正常存储；录制的视频文件可存储在本地硬盘，
也支持通过 FTP 上传至平台，具备定时、实时、闲暇等多种上传模式。
本摄像机为实训课堂画面采集的核心配套设备，采用高品质 CMOS 传感器，可实现高清画面的稳定采集，适配实训教学的特写、全
景拍摄需求。
核心成像能力：采用 1/2.8 英寸、≥207 万有效像素的高品质 CMOS 传感器，可实现最大 1920*1080 高分辨率的优质图像输出，输出
帧频最高 60fps；支持 1080p/60、1080p50、1080p/30 等多种视频信号格式，适配主流录播设备的接入需求。
变焦与拍摄能力：配备≥20 倍光学变焦、≥10 倍数字变焦，焦距 f=5.5mm-110mm，光圈 F1.6-F3.5；视角 3.3°（窄角）～54.7°（广角），
最低照度 0.5Lux (F1.8, AGC ON)，可适配实训教室不同光线环境下的拍摄需求。
接口与兼容性：配备 SDI、HDMI、LAN、RS485 接口，信噪比 > 55dB，支持双码流输出，视频压缩格式支持 H264、H265；支持网络
RTSP、RTMP、ONVIF 协议，支持 VISCA 控制协议，可与录播主机实现无缝对接。
本摄像机为实训课堂全景、学生画面采集的配套设备，采用 Exmor CMOS 传感器，具备更强的变焦能力和接口适配性，可覆盖实训教
室的全场景拍摄需求。
核心成像能力：采用 1/2.8 英寸、≥214 万有效像素的高品质 Exmor CMOS 传感器，可实现最大 1920x1080 高分辨率的优质图像输出，
输出帧频最高 60fps；支持 1080p/60、1080p50、1080p/30 等多种视频信号格式。
变焦与拍摄能力：配备≥20 倍光学变焦、≥10 倍数字变焦，焦距 f=4.7mm-94mm，光圈 F1.6-F3.5；水平范围 - 170°～+170°，垂直范围
- 30°～+90°，水平转动速度 0.1° ～ 120°/ 秒，垂直转动速度 0.1° ～ 90°/ 秒，预置点数目≥256 个，可快速切换预设拍摄机位。
接口与兼容性：配备 SDI、HDMI、LAN、USB3.0、RS485、RS232-IN、RS232-OUT、LINE IN 接口，音频压缩格式支持 AAC、G.711，支持
UVC 视频通讯协议、UAC 音频通讯协议；信噪比≥50dB，支持网络协议 ONVIF、RTSP、RTMP、SRT、TCP、UDP、RTMPS、GB28181；支
持桌面安装、吸顶安装、壁挂安装、吊杆安装四种安装方式，适配实训教室的不同安装环境。
本方案配套摄像机管理控制软件 V5.0.1，采用 B/S 架构设计，支持通用浏览器直接访问进行管理，无需安装额外客户端；支持网络
参数设置与修改、一键恢复默认参数，支持曝光模式、抗闪烁频率、动态范围、光圈、快门参数设置，支持自动白平衡设置、噪声抑
制设置功能，可实现对前端摄像机的全流程精细化管理。
一体化硬件设计，适配实训课堂场景实训录播主机采用录播与触控显示一体化设计，无需额外搭配显示屏、导播台即可完成全流程录
播导播操作，适配实训教室的有限空间部署需求；嵌入式架构设计，可实现 7*24 小时稳定运行，适配职业教育实训课堂高频次、长
时长的使用需求，降低设备运维成本。
多模式导播录制，覆盖全场景教学需求方案支持全自动、半自动、手动三种录制模式，以及手动、半自动、自动三种导播模式，可根
据基础实训教学、技能考核示教、校企合作远程直播等不同场景灵活切换；支持 2 机位 4 景别同步录制，可同时覆盖教师实训操作
学生实训过程的全画面采集，完整还原实训教学全流程。
全链路闭环管理，实现教学资源高效沉淀方案实现了从画面采集、导播切换、录制存储、直播点播到资源管理的全链路闭环，录制的
实训教学视频可本地存储，也可上传至统一资源平台，支持课后点播回放、教研观摩，助力职业院校实训教学资源的数字化沉淀与高
效复用。
高兼容性设计，降低部署落地成本方案采用 B/S 架构设计，远程导播、设备管理均无需安装额外客户端和插件，通过浏览器即可完成
操作，适配不同系统的终端设备；前端摄像机、录播主机均采用标准接口设计，支持主流的视频、音频协议，可与职业院校现有校园平
台、录播设备实现无缝对接，无需大规模改造现有教学环境，实现快速部署、快速上线。
稳定的运行保障，适配校园长期使用需求方案核心硬件均采用工业级、企业级设计标准，具备完善的异常修复能力，可对异常断电、宕
机造成的视频文件进行修复；支持循环录制、定时录制、开机录制等多种智能化功能，降低人工操作成本；配套的管理软件可实现对前
端设备的远程管控与参数设置，适配校园 IT 管理的运维需求。
本方案主要面向职业院校、中小学等教育机构，适配以下核心应用场景：
职业院校实训课堂常态化录播：实现机械、电子、医护、烹饪等各类专业实训课堂的全流程录播，完整记录教师实训操作、学生实训过
程，助力实训教学标准化建设。
实训技能考核与等级认定录播：实现职业技能等级考核、校内实训考核的全过程录播，保障考核过程的可追溯、可复盘，提升技能考核
的规范性与公信力。

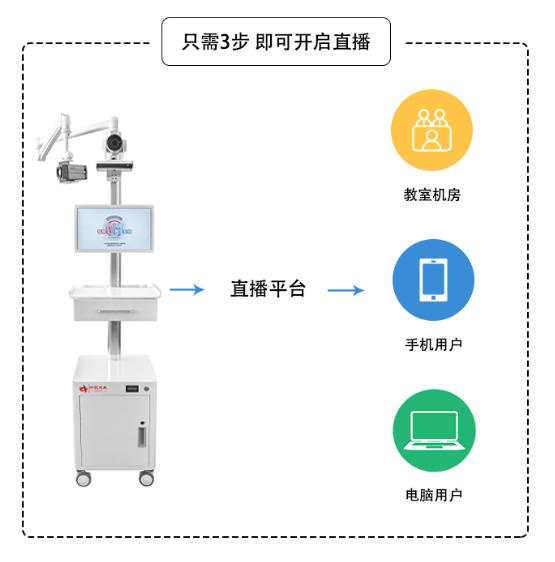

校企合作远程示教与直播：实现企业导师远程实训示教、跨校区实训课程直播，支持多终端同步观看，扩大优质实训教学资源的覆盖范围。
中小学劳动技术与综合实践实训录播：适配中小学劳动技术课、综合实践活动课的录播需求，记录学生实践操作过程，助力实践教学的
教研与优化。
实训教学资源库建设：通过常态化录播沉淀标准化实训教学视频资源，搭建院校专属的实训教学资源库，支持课后点播、教研观摩、新
教师培训，提升实训教学整体水平。
