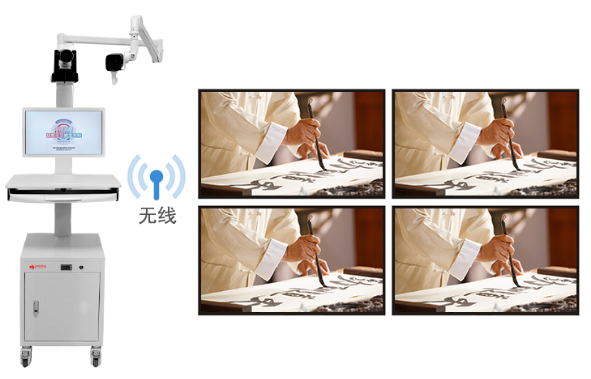

中视天威ZS-SX180实训助手是一套具备多画面高清直播、录播导播、局部特写变倍等功能为一体的软硬件系统，可完成实训示教过程中教师实操画面统一示教、教师实操画面分组示教、小组内操作画面分享、多画面多角度大屏展示及录制等功能应用，适用于实训现场采集操作画面和录制，可生成 MP4 等格式文件。可以在实训的过程中根据需要随时切换被推送画面。
在职业教育数字化转型、实训教学标准化建设的行业背景下，北京中视天威科技有限公司推出三代实训小助手 TV-SX180 高清版解决方
案，聚焦职业院校、中小学实训课堂的全场景录播导播需求，以一体化硬件设计、成熟的嵌入式系统技术为核心，打造可落地、高适配
的实训课堂录播全流程体系，助力实训教学资源数字化沉淀、教学过程标准化管控与线上教学场景高效落地。
本方案以自研实训录播主机为核心，配套嵌入式云录播系统、高清示教摄像机、高清云台摄像机、无线领夹麦克风、实训专用支架等全
链路配套设备，形成从画面采集、音频收录、导播切换、录制存储到直播点播、资源管理的全流程闭环产品体系，可直接适配单实训教
室的常态化录播需求，无需复杂二次开发即可快速部署落地。
本主机为三代实训小助手的核心硬件载体，采用录播与触控显示一体化嵌入式架构设计，可适配实训教室高频次、长时长的使用需求。
一体化触控设计：主机配备≥18.5 英寸电容式触控显示屏，录播主机与高清液晶触控显示屏一体化集成，非外接触控设计，开机即可全屏
显示本地导播画面，无需额外连接显示屏即可完成全流程导播操作；触摸屏采用电容式触控技术，触摸定位精度 1.5mm，响应时间 < 10ms，
录播所有操作均可通过点触实现。
多机位多景别录制能力：支持 2 机位 4 景别画面录制，可接入 2 路 4K 电子云台摄像机，同步实现 “教师特写”“教师全景”“学生特写”“学
生全景” 4 个景别的同步录制；支持全自动录制、半自动录制、手动录制三种录制模式，可根据实训教学场景灵活切换。
全接口适配与智能功能：内置 HDMI 智能侦测功能，可自动检测教师电脑画面变化并自动切换 HDMI 信号，无需在教师电脑安装额外插件；
支持≥2 路 HDMI 输入接口，最大可支持 4K 分辨率，向下兼容 1080、720 等常规分辨率；支持≥2 路 HDMI 输出接口并具备音频输出能力，
最大可支持 4K 分辨率；支持≥2 路线路立体声音频输入、≥1 路线路立体声音频输出、≥2 路幻象供电麦克风输入，可适配不同类型音频信号
的接入需求。
网络与扩展能力：支持≥5 路 RJ45 接口，其中包含 3 路 POE 网络接口，一根网线即可实现摄像机信号传输、供电、指令通信等功能，POE
支持 IEEE802.3at、IEEE802.3af 标准规范，单路供电输出功率最大可达到 30W；支持≥1 路 RS232 接口，可接入中控主机、导播键盘、控制
面板等设备；支持≥4 个 USB 接口，可适配外接存储、控制设备的接入需求。
互动与安全能力：无需配置视频会议终端即可实现互动教学，单台录播主机支持同时接入≥9 间异地教室互动；内置 HID 控制功能，可实现
在终端上直接操作所接入的电脑；内置专业音频隔离模块，无需外接音频隔离器即可实现音频隔离，有效解决地环路带来的电流声；内置网
络隔离功能，可将 POE 网络与外网彼此隔离，独立工作互不影响。
稳定运行与存储能力：具备上电自启动、定时启动、常规启动等多种开关机方式；配备 Reset 复位键，支持硬件复位功能，可实现整机系统
还原；内置≥1TB 高速稳定硬盘，用于录制文件本地存储，支持存储空间扩展；采用 DC 19v 安全供电方式，具备低功耗特性；无故障运行时
间 MTBF>200000 小时。
本系统为实训录播主机的配套核心软件，采用 B/S 架构设计，无需安装额外插件和客户端，通过浏览器即可完成远程导播全流程操作，适配
实训教学的多场景导播需求。
全功能导播能力：系统集视频实时预览、视频导播切换、云台控制、录制 / 直播控制、字幕、台标 LOGO、OSD、片头片尾、直播监视、视频
点播等多功能于一体；支持人工手动导播、半自动导播、自动导播多种导播模式，可根据不同实训场景无缝切换。
多通道录制与管理：支持在导播界面实时观看≥8 路视频通道画面，可通过点击画面完成一键切换；支持选择任意画面通道进行录制，可同时
录制≥8 路画面通道，支持生成 MP4、TS 或 MOV 格式标准视频文件。
稳定运行与存储管理：支持异常视频资源修复功能，可对设备异常断电、宕机造成的异常损坏视频文件进行修复；支持录制时长设定，录制时
长到达后自动停止录制；支持开机录制、定时录制功能，可设置≥8 组定时录制任务，支持录制倒计时功能；支持循环录制，当存储容量接近满
额时，系统自动删除时间靠前的视频文件，保障新录制视频的正常存储；录制的视频文件可存储在本地硬盘，也支持通过 FTP 上传至平台，具
备定时、实时、闲暇等多种上传模式，同时支持 U 盘等外部存储接入后，实现本机与 U 盘同步录制保存的功能。
多模式直播能力：支持选择任意画面通道进行直播，可同时直播≥8 路画面通道，支持 RTMP（push）直播、RTMPS (push)、HLS 直播等≥3 种不同
直播模式，以适应不同场景直播需求；支持主机开机后自动开始直播功能，支持定时直播功能，可设置≥8 组定时直播任务。
本摄像机为实训课堂画面采集的核心配套设备，采用高品质 CMOS 传感器，可实现高清画面的稳定采集，适配实训教学的特写、全景拍摄需求。
核心成像能力：采用 1/2.8 英寸、≥207 万有效像素的高品质 CMOS 传感器，可实现最大 1920*1080 高分辨率的优质图像输出，输出帧频最高 60fps；
支持 1080p/60、1080p50、1080p/30 等多种视频信号格式，适配主流录播设备的接入需求。
变焦与拍摄能力：配备≥20 倍光学变焦、≥10 倍数字变焦，焦距 f=5.5mm-110mm，光圈 F1.6-F3.5；视角 3.3°（窄角）～54.7°（广角），最低照度
0.5Lux (F1.8, AGC ON)，可适配实训教室不同光线环境下的拍摄需求。
接口与兼容性：配备 SDI、HDMI、LAN、RS485 接口，信噪比 > 55dB，支持双码流输出，视频压缩格式支持 H264、H265；支持网络 RTSP、RTMP、
ONVIF 协议，支持 VISCA 控制协议，可与录播主机实现无缝对接。
本摄像机为实训课堂全景、学生画面采集的配套设备，采用 Exmor CMOS 传感器，具备更强的变焦能力和接口适配性，可覆盖实训教室的全场景拍
摄需求。
核心成像能力：采用 1/2.8 英寸、≥214 万有效像素的高品质 Exmor CMOS 传感器，可实现最大 1920x1080 高分辨率的优质图像输出，输出帧频最高
60fps；支持 1080p/60、1080p50、1080p/30 等多种视频信号格式。
变焦与拍摄能力：配备≥20 倍光学变焦、≥10 倍数字变焦，焦距 f=4.7mm-94mm，光圈 F1.6-F3.5；水平范围 - 170°～+170°，垂直范围 - 30°～+90°，
水平转动速度 0.1° ～ 120°/ 秒，垂直转动速度 0.1° ～ 90°/ 秒，预置点数目≥256 个，可快速切换预设拍摄机位。
接口与兼容性：配备 SDI、HDMI、LAN、USB3.0、RS485、RS232-IN、RS232-OUT、LINE IN 接口，音频压缩格式支持 AAC、G.711，支持 UVC 视频通讯
协议、UAC 音频通讯协议；信噪比≥50dB，支持网络协议 ONVIF、RTSP、RTMP、SRT、TCP、UDP、RTMPS、GB28181；支持桌面安装、吸顶安装、壁
挂安装、吊杆安装四种安装方式，适配实训教室的不同安装环境。
无线领夹麦克风：采用电容式全指向麦克风设计，支持 470-540MHz 无线频率范围，调制方式为 DQPSK，频率响应 40Hz-18KHz，配备 11 个信道，
无线发射功率≤10mW，信噪比≥90dB；内置 DC3.7V 聚合物锂电池，采用 Type-C 充电接口，具备电量、波段、通道显示功能，传输距离可达 50 米，
适配实训教学场景的移动音频收录需求。
实训支架（集成线材）TV-SX180：采用人体工程学结构设计，高强度五金材质打造，配备气压装置，承重 1-3KG，持久耐用；自带 2 个 HDMI 接口、
1 个充电接口、1 个 USB 接口、1 个网口，线路采用独立设计，保证摄像机到主机端的信号传输低延迟；自带推拉式阻尼抽屉，抽屉配备锁具设计，
机箱前方自带电量显示液晶屏，适配实训教室的设备安装与收纳需求。
一体化硬件设计，适配实训课堂场景实训录播主机采用录播与触控显示一体化设计，无需额外搭配显示屏、导播台即可完成全流程录播导播操作，适
配实训教室的有限空间部署需求；嵌入式架构设计，可实现长时间稳定运行，适配职业教育实训课堂高频次、长时长的使用需求，降低设备运维成本。
多模式导播录制，覆盖全场景教学需求方案支持全自动、半自动、手动三种录制模式，以及手动、半自动、自动三种导播模式，可根据基础实训教学、
技能考核示教、校企合作远程直播等不同场景灵活切换；支持 2 机位 4 景别同步录制，可同时覆盖教师实训操作、学生实训过程的全画面采集，完
整还原实训教学全流程。
全链路闭环管理，实现教学资源高效沉淀方案实现了从画面采集、音频收录、导播切换、录制存储、直播点播到资源管理的全链路闭环，录制的实训教
学视频可本地存储，也可上传至统一资源平台，支持课后点播回放、教研观摩，助力职业院校实训教学资源的数字化沉淀与高效复用。
高兼容性设计，降低部署落地成本方案采用 B/S 架构设计，远程导播、设备管理均无需安装额外客户端和插件，通过浏览器即可完成操作，适配不同系
统的终端设备；前端摄像机、录播主机均采用标准接口设计，支持主流的视频、音频协议，可与职业院校现有校园平台、录播设备实现无缝对接，无需大
规模改造现有教学环境，实现快速部署、快速上线。
稳定的运行保障，适配校园长期使用需求方案核心硬件均采用工业级、企业级设计标准，具备完善的异常修复能力，可对异常断电、宕机造成的视频文件
进行修复；支持循环录制、定时录制、开机录制等多种智能化功能，降低人工操作成本；配套的管理软件可实现对前端设备的远程管控与参数设置，适配
校园 IT 管理的运维需求。
本方案主要面向职业院校、中小学等教育机构，适配以下核心应用场景：
职业院校实训课堂常态化录播：实现机械、电子、医护、烹饪、汽修、美妆等各类专业实训课堂的全流程录播，完整记录教师实训操作、学生实训过程，
助力实训教学标准化建设与教研优化。
实训技能考核与等级认定录播：实现职业技能等级考核、校内实训考核、技能大赛的全过程录播，保障考核过程的可追溯、可复盘，提升技能考核的规范
性与公信力。
校企合作远程示教与直播：实现企业导师远程实训示教、跨校区实训课程直播、行业专家线上讲座，支持多终端同步观看，扩大优质实训教学资源的覆盖
范围。
中小学劳动技术与综合实践实训录播：适配中小学劳动技术课、综合实践活动课、科学实验课的录播需求，记录学生实践操作过程，助力实践教学的教研与
优化。
实训教学资源库建设：通过常态化录播沉淀标准化实训教学视频资源，搭建院校专属的实训教学资源库，支持课后点播、教研观摩、新教师培训，提升实训
教学整体水平。
